呼吸用保護具

呼吸用保護具とは
分類
1. ろ過式：
2. 給気式（酸素濃度が18％未満でも使用可）
対象有害物による分類
防毒マスク
防じんマスク
面体（顔に着ける部分）の大きさによる分類
電動ファン付き呼吸用保護具（powered air-purifying respirator：PAPR）

呼吸用保護具とは

・呼吸用保護具とは、粉じん、ヒューム、ガスなどの有害物質を吸入しないようにするために、口と鼻、または頭部全体を覆うように設計された保護具である。

・大きく「ろ過式」と「給気式」の2 種類に分類される

対象有害物による分類

①　防じんマスク（一般粉じん、ヒューム、ミスト、アスベスト）

・フィルタにより99.9％の粉じんを除去

・防じんマスクは有害ガスには無効

②　防毒マスク（ガス、蒸気）

・吸入缶による有害ガスの除去

③　防じん機能付き防毒マスク

・粉じんとガスが混在する場合に使用

防毒マスク

・防毒マスクは、環境に存在する有毒ガス及び混在する粒子状物質を除去し、着用者が吸入する空気を浄化します。

・粒子状物質も除去する場合は、防じん機能を有する吸収缶を使用してください。

・防毒マスクは、面体、吸収缶などから構成され、直結式小型、直結式、隔離式の3種類に分類される

・作業環境に応じた吸収缶を選び、吸収缶を面体に取付け、正しくお使いください。

防毒マスクの選択・使用の留意点

・ガスの種類、危険有害性、濃度に適したものを使用する。
・粉じんが発散している環境で、防毒マスクを使用する場合には、防じん機能を有する防毒マスクを使用する。

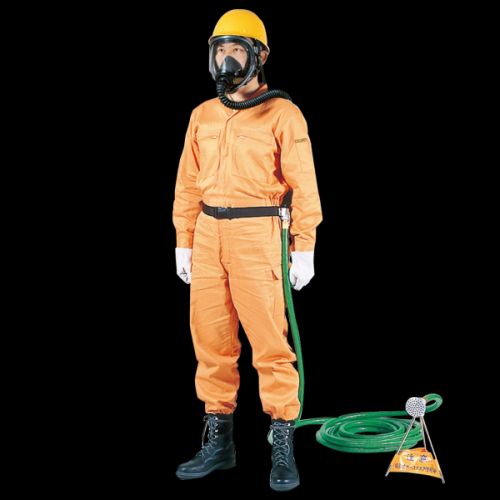

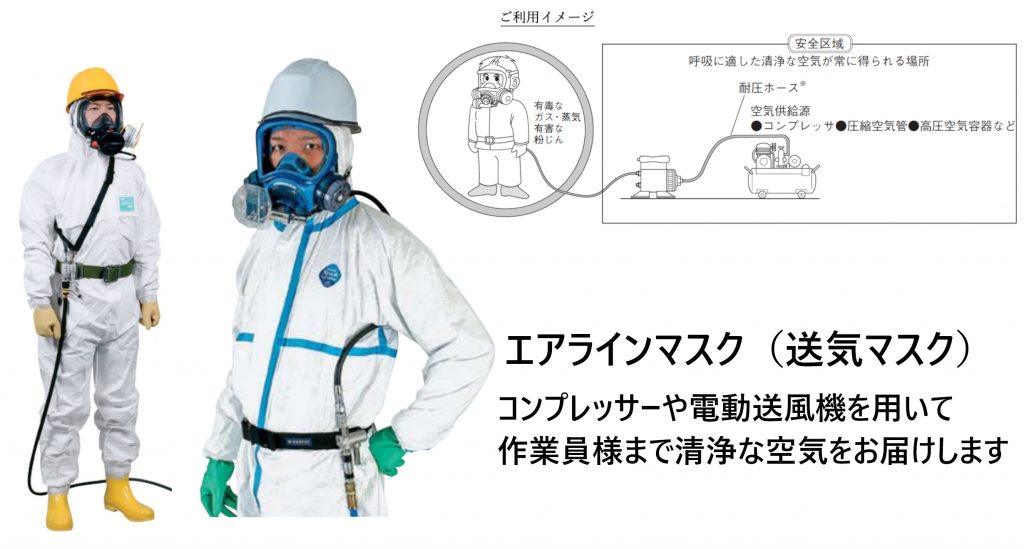

・高濃度の化学物質などを取扱う場合には、送気マスクの装着を検討する。
・マスク面体と顔の間に隙間が無く、顔に合うものを選定する
・吸気弁、面体、排気弁、しめひも等に破損、亀裂、変形が無いことを確認する。
・使用前にシールチェック（密着性の確認）を行う。
・防毒マスクと顔面の間にメリヤスカバーやタオルを当てない。

有機ガス用防毒マスクの種類別の使用可能な範囲

・防毒マスクは「直結式防毒マスク」、「直結式小型防毒マスク」、「隔離式防毒マスク」の3種類に分類される

・直結式小型防毒マスクは、大気中で対象ガス又は蒸気の濃度が 0.1 ％以下で使用するとされている。

直結式防毒マスク

中濃度ガス用の吸収缶が使用され、吸収缶が面体に直接つながっているため、直結式と呼ばれています。

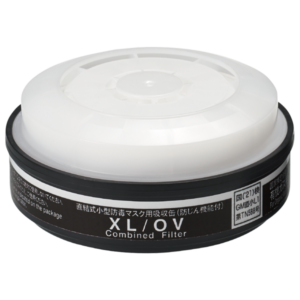

直結式小型防毒マスク

面体および吸収缶からなっています。構成は直結式と同じですが、低濃度ガス用の吸収缶を用いるため、直結式小型と呼ばれています。

隔離式防毒マスク

面体、連結管および高濃度ガス用吸収缶からなっています。面体と吸収缶とが離れていて、連結管で接続されているため隔離式と呼ばれています。

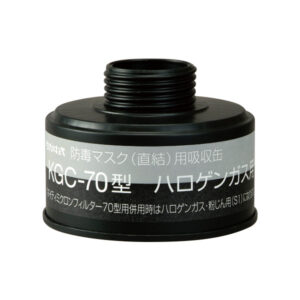

吸収缶

ガスの種類に応じて吸収缶が色分けされている
有機ガス用：黒

硫化水素用：黄
一酸化炭素用：赤

シアン化水素（青酸ガス）用：青

アンモニア用：緑

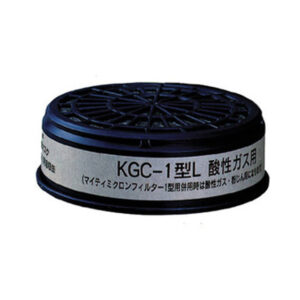

酸性ガス用灰色

【語呂合わせ】

ありくいが隆起した！イアと青青とした網

解説）あり（有機ガス）く（黒色）いが、隆（硫化水素）起（黄色）した！イ（一酸化炭素）ア（赤色）と青（青酸ガス：シアン化水素）青（青色）としたあ（アンモニア）み（緑色）

吸収缶の交換時期

防じんマスク、防毒マスク及び電動ファン付き呼吸用保護具の選択、使用等について

・着用者の感覚では、有毒ガス等の危険性を感知できないおそれがあるので、吸収缶の破過を知るために、有毒ガス等の臭いに頼るのは、適切ではない

破過時間、破瓜曲線

・吸収缶が除毒能力を喪失するまでの時間を破過時間という

・メタノール、二硫化炭素、アセトン、ジクロルメタンなどは試験ガスより破過時間が著しく短くなるので注意が必要

理由）活性炭は、多くの有機溶剤について優れた吸着能力を有しているが、低沸点で極性の高い溶剤に対する吸着性能は低く、特にメタノールについてはきわめて短時間で破過することが知られている。このような溶剤を使用している作業現場で有機ガス用の防毒マスクを使用する場合、頻繁に吸収缶を交換する必要が生じる。

・有機ガス用防毒マスクの吸収缶は、使用する環境の温度又は湿度が高いほど破過時間が短くなる傾向があり、沸点の低い物質ほど、その傾向が顕著である

・一酸化炭素用防毒マスクの吸収缶は、使用する環境の湿度が高いほど破過時間が短くなる傾向にある

破瓜曲線

・破過曲線とは、有毒ガス濃度と吸収缶の破過時間との関係を表した曲線

・縦軸はガス濃度を、横軸は吸収缶の有効時間を表しています。
・例えば、300ppmのガス濃度の環境で防毒マスクを使うと、200分経過すれば破過するということが分かります。ガス濃度がもう少し高い800ppmの場合は、75分で破過することが読み取れます。
つまり、ガス濃度が高くなったことにより、有効時間が短くなるということが分かります。

防毒マスクの吸収缶の交換の目安

いずれも完全な方法ではありませんが、現場の状況によっていずれかを、あるいは複数の方法で判定してください。

１）使用時間を正確に記録し、あらかじめ設定した時間を目安とする。

・現場のガス濃度(平均値)を測定し、破過曲線図から破過時間を求めた後、十分安全を考慮した使用時間を目安として交換します。

有機ガス用吸収缶を2種類以上の有機ガスが混在している環境で使用する場合は、最も沸点の低いガスに対する破過時間を基準として、使用時間を定めておけば、安全です。

２）湿気又は有毒物質の吸収による、吸収缶の質量増加を量って目安とする。(吸湿しても能力が減退しない吸収缶を除く。)

吸収缶は、有毒ガスを吸収することによって、質量が増加しますので、この増量を吸収缶交換の目安とすることができます。

ただし、吸収缶の質量増加は、環境の湿度、ガスの種類、濃度などによっても異なります。

この方法を採用するには、作業環境のガス濃度、湿度などが比較的安定している必要があります。

３）シアン化水素用、リン化水素用及びメタノール用の吸収缶は、必ず1回使用ごとに廃棄する。

４）フィルタと一体型の防じん機能付き吸収缶の場合、1)のあらかじめ設定した使用時間に達する前であっても息苦しくなったら交換する。

注意：
使用中にガスの臭気や刺激を感じたときには、直ちに使用を中止してください。

「厚生労働大臣が定める規格又は安全装置を具備すべき」防毒マスク

①　ハロゲンガス用防毒マスク

②　有機ガス用防毒マスク

③　一酸化炭素用防毒マスク

④　アンモニア用防毒マスク

⑤　亜硫酸ガス用防毒マスク

防じんマスク

・防じんマスクは、国家検定合格品から選定する必要がある。

・国家検定合格の防じんマスクには、合格標章が貼付されている

・防じんマスクは、12 種類に分類されている。

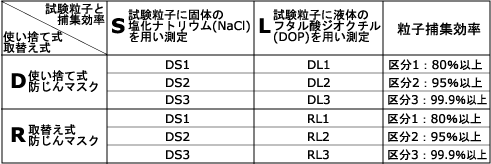

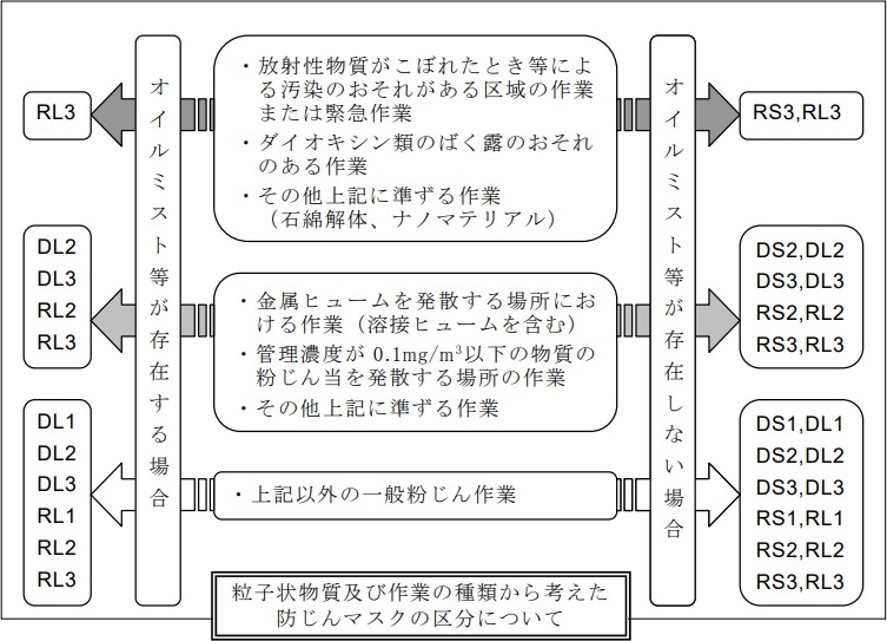

性能区分の表記

①　「使い捨て式（D：Disposable)」か「取替え式（R：Replaceable)」か

②　「液体粒子用（L：液体（オイルミストあり）」か「固体粒子用（S：固体（オイルミストなし）」か

※オイルミストを捕集すると、吸気抵抗が上がらず、捕集効率が急激に低下するフィルタがある。そのためオイルミストが存在する環境では「液体粒子用（L）」を使用する。

③　粒子捕集効率（80.0%以上（区分 1）、95.0%以上（区分 2）、99.9%以上（区分 3））

上記により「RL3」「RL3」「DL２」などと設定される。

捕集効率試験

・粒子の捕集効率は粒径により異なる。粒径の大きな粒子は慣性効果やさえぎり効果など物理的な効果によって捕集するが、小さな粒子はブラウン運動をしながらフィルタを通過するときにファン・デア・ワールス力によって捕集する。

・そのため、小さな粒子ほど通過しやすいというわけではなく、ある径の粒子が最も通過しやすく捕集効率が低く、それより大きくても小さくても捕集効率は上がることとなる。

・マスクの捕集効率試験は、粒子の捕集効率が粒径により異なるため、捕集効率の低いとされる粒径の粒子を用いて行われる。

・現在は最も捕集効率の悪いと言われる0.06～0.10µmのNaCl粒子又は0.15～0.25µmのDOP粒子が用いられる。

・マスクの捕集効率は、バグフィルタではヴァージンよりもある程度使用したものの方がよくなる。これはある程度使用したものは、すでに捕集された粒子によって、通過しようとする粒子が捕集されるからである。そのため、マスクの捕集効率は、フィルタへの粉じんの堆積による変化が考慮されている。

・許容される粒子捕集効率の最低値は80％である。しかし、マスクには必ず漏れがあるので、マスクの内側の濃度が外側の濃度の20％以下になるわけではない。

バグフィルタ

・バグフィルタとは、布や紙等のろ材によってろ過して粉じんを除去する装置である。

・ろ材は多少の粉じんが付着している方が、効率よく除じんすることができるが、あまりに粉じんが付着すると空気そのものが通りにくくなるため、粉じんの払落し装置がついていることが多い。

・円筒状と封筒状の２種類の形状のろ布と、パルス式と機械振動式の２種類の払い落とし装置の組合せによる４種類の型式のものがある。

充填層フィルタ（エアフィルタ）

・充填層フィルタ（エアフィルタ）による粒子の捕集は、主に粒子と繊維との衝突効果を利用しているので、ろ過風速を下げると除じん性能は低下する。

防じんマスクの吸気抵抗、排気抵抗

・防じんマスクの吸気抵抗、排気抵抗の上限値は、等級ごとに定められており、捕集効率の高いマスクほど高い値まで許容されている。

・吸気抵抗、排気抵抗は低いほどよいのだが、捕集効率の高いマスクは、フィルターが細かくなるため、抵抗も高くならざるを得ない。

・排気弁のない使い捨て式防じんマスクでは、吸気抵抗及び排気抵抗の上限値は等しい（排気弁のない使い捨て式防じんマスクは、吸気と排気が同じフィルタを通して行われ、排気時に開く弁がないので同じにならざるを得ない）。

取替え式防じんマスクの密着性を確認する方法

シールチェックの実施

シールチェックの主な方法には、陰圧法と陽圧法がる。

ア　陰圧法によるシールチェック

面体を顔面に押しつけないように、フィットチェッカー等を用いて吸気口をふさぐ（連結管を有する場合は、連結管の吸気口をふさぐ又は連結管を握って閉塞させる）。息をゆっくり吸って、面体の顔面部と顔面との間から空気が面体内に流入せず、面体が顔面に吸いつけられることを確認する。

イ　陽圧法によるシールチェック

面体を顔面に押しつけないように、フィットチェッカー等を用いて排気口をふさぐ。息を吐いて、空気が面体内から流出せず、面体内に呼気が滞留することによって面体が膨張することを確認する。

面体（顔に着ける部分）の大きさによる分類

①　半面形面体（鼻上部から顎下まで覆う）

②　全面形面体（顔全体を覆うことで、同時に眼も保護する）

電動ファン付き呼吸用保護具（powered air-purifying respirator：PAPR）

・「電動ファン付き呼吸用保護具」（Powered Air Purifying Respirators：PAPR）は、着用する労働者の周辺の作業環境中の空気をろ過して清浄にした空気を供給する「ろ過式呼吸用保護具」の一種で、空気中の粒子（粉じん）をフィルタによって除去し、電動ファンとバッテリーを使用して着用者に送風するため、自分の肺で空気を吸引する防じんマスクや防毒マスクより楽に呼吸ができ、着用者の呼吸用インタフェースの内部が外気圧より高く保たれる（陽圧）ため外気の漏れが少ない、防護率性能の高い呼吸用保護具のことです。

・PAPRは、防じんマスクや防毒マスクと比べ一般的に防護性能が高く、労働者の健康障害防止の観点からより有用であるため、着用が義務付けられている特定の作業以外の作業においてもPAPRを着用することが望まれます。

・PAPRには酸素を供給する能力はありませんので、酸素欠乏環境（酸素濃度18%未満）では指定防護係数が1000以上の全面形面体を有する給気式の呼吸用保護具（着用者が、周辺の作業環境中の空気とは別の空気、酸素又は呼吸可能なガスを呼吸する方式の呼吸用保護具）を使用してください。

「防毒機能を有する電動ファン付き呼吸用保護具」が型式検定等の対象機械に追加されます！！

・厚生労働省では、平成26年に「防じん機能を有する電動ファン付き呼吸用保護具」についてのみ構造規格を定め、型式検定の対象としてきましたが、今般、「防毒機能を有する電動ファン付き呼吸用保護具」（G-PAPR）が型式検定等の対象となりました。この改正は、令和５年10月１日から施行・適用します。

・これに伴って、従来の「電動ファン付き呼吸用保護具」の名称は、「防じん機能を有する電動ファン付き呼吸用保護具」（P-PAPR）に変更されました。

・型式検定に合格していない「防毒機能を有する電動ファン付き呼吸用保護具」（G-PAPR）は、2026年（令和８年）９月30日までしか使用できませんので、それまでに型式検定に合格したものに買い換えてください

・防毒マスクの使用が義務付けられている作業場所等で、防毒用電動ファン付き呼吸用保護具も使用することができるようになります。

電動ファン付き呼吸用保護具の種類

電動ファン付き呼吸用保護具の分類

①　防じん機能を有する電動ファン付き呼吸用保護具（Powered Air Purifying Respirator for Particulate Matter：P-PAPR)
←従来の「電動ファン付き呼吸用保護具」②　防毒機能を有する電動ファン付き呼吸用保護具（Powered Air Purifying Respirator
for Toxic Gases:G-PAPR）

・粉じんが存在する環境ではP-PAPRを選択し、有毒ガスが存在する環境ではG-PAPRを選択し、有毒ガスと粉じんが混在する環境ではG-PAPRで防じん機能を有するものを選択します。

PAPRの使用が義務付けられている作業

すでに法令や通達により様々な作業に対してＰＡＰＲの使用が義務付けられています

〇粉じん障害防止規則
ずい道等建設作業のうち「動力を用いて掘削する場所」、「動力を用いて鉱物等を積み込み又は積み卸す場所」、「コンクリート等を吹き付ける場所」における作業

〇石綿障害予防規則
石綿除去作業のうち、「石綿除去作業用マスク区分1」を使用する作業
国家検定合格品の面体形及びフード形（大風量形、S級、PL3又はPS3）

〇溶接作業（特化則）
国家検定合格品溶接ヒューム濃度測定結果に応じて算出した要求防護係数を上回る指定防護係数に限定
※溶接ヒューム濃度測定の結果によっては、PAPR以外の呼吸用保護具を使用可。

〇通達「ナノマテリアルに対するばく露防止等のための予防的対応について」
ナノマテリアルを製造・取り扱う作業

国家検定合格品（大風量形、PL3又はPS3）

予想される作業者のばく露量等に応じ形状を限定

※作業環境によっては、PAPR以外の呼吸用保護具を使用可。

〇通達「インジウム・スズ酸化物等の取扱い作業による健康障害防止対策の徹底について」
インジウム・スズ酸化物等の取扱い作業

国家検定合格品（大風量形、PL3又はPS3）
※作業環境測定の結果によってPAPR以外の呼吸用保護具を使用可

〇通達「廃棄物焼却施設内作業におけるダイオキシン類ばく露防止対策要綱の改正について」
ダイオキシン類等のばく露のおそれのある作業のうち、レベル1に該当する作業
国家検定合格品（大風量形、PL3又はPS3）

〇特定化学物質障害予防規則
リフラクトリーセラミックファイバー等を窯、炉等に張り付ける等の「断熱又は耐火の措置」を講ずる作業
同措置を講じた窯・炉等の「補修」、「解体・破砕等」の作業

電動ファン付き呼吸用保護具の規格

電動ファン付き呼吸用保護具の規格

・電動ファン付き呼吸用保護具の規格には、区分、形状、電動ファンの性能、防じん機能、材料、構造があります

区分（対応する有害物質）

・防じん機能を有する電動ファン付き呼吸用保護具（粉じん）

・ハロゲンガス用の防毒機能を有する電動ファン付き呼吸用保護具（ハロゲンのガス又は蒸気）

・有機ガス用の防毒機能を有する電動ファン付き呼吸用保護具（有機化合物のガス又は蒸気）

・アンモニア用の防毒機能を有する電動ファン付き呼吸用保護具（アンモニア）

・亜硫酸ガス用の防毒機能を有する電動ファン付き呼吸用保護具（亜硫酸ガス）

形状

電動ファン付き呼吸用保護具の形状には、呼吸用保護具が装着者の顔面に密着する構造の「面体形」と、呼吸用保護具が装着者の顔面に密着しない構造の「ルーズフィット型」がある。

面体形

面体は顔面全体を覆う「全面形」と鼻及び口辺のみを覆う「半面形」に分類される

①　隔離式

電動ファン、ろ過材又は吸収缶、連結管、面体、排気弁及びしめひもからなり、かつ、ろ過材又は吸収缶によって粉じん又はガス若しくは蒸気をろ過した清浄空気を電動ファンにより連結管を通して面体内に送気し、呼気は排気弁から外気中に排出するもの

②　直結式

電動ファン、ろ過材又は吸収缶、面体、排気弁及びしめひもからなり、かつ、ろ過材又は吸収缶によって粉じん又はガス若しくは蒸気をろ過した清浄空気を電動ファンにより面体内に送気し、呼気は排気弁から外気中に排出するもの

ルーズフィット形

①　隔離式

電動ファン、ろ過材又は吸収缶及び連結管並びにフード又はフェイスシールドからなり、かつ、ろ過材又は吸収缶によって粉じん又はガス若しくは蒸気をろ過した清浄空気を電動ファンにより連結管を通してフード内又はフェイスシールド内に送気するもの

②　直結式

電動ファン及びろ過材又は吸収缶並びにフード又はフェイスシールドからなり、かつ、ろ過材又は吸収缶によって粉じん又はガス若しくは蒸気をろ過した清浄空気を電動ファンによりフード内又はフェイスシールド内に送気するもの

電動ファンの性能

・電動ファン付き呼吸用保護具は、電動ファンの性能により、「通常風量形」と「大風量形」に区分するものとする。

国家検定の規格概要について

漏れ率に係る性能

※　漏れ率（パーセント）

マスクと顔面とのフィット（密着）性を示す率（パーセント）。粒子を含む部屋の中でマスクを着用し、粒子がマスクと顔の隙間から漏れ込む率を計算する。

呼吸用保護具の漏れ率は、防護係数の逆数で計算される。

・「防じん機能を有する電動ファン付き呼吸用保護具（P-PAPR）」は、その漏れ率に係る性能により、S級（0.1％以下）、A級（1.0％以下）及びB級（5.0％以下）に区分するものとする。

・「防毒機能を有する電動ファン付き呼吸用保護具（G-PAPR）」にあっては、最も高い漏れ率が、0.1パーセント以下であること。

粒子捕集効率による種類（ろ過材に係る性能）

・「防じん機能を有する電動ファン付き呼吸用保護具（P-PAPR)」及び「防毒機能を有する電動ファン付き呼吸用保護具であって防じん機能を有するもの」のろ過材は、その性能により、PS1、PS2、PS3（固体粒子）、PL1、PL2及びPL3（液体粒子）に区分するものとする。

・粒子捕集効率95.0%以上を「区分 1」、99.0%以上を「区分 2」、99.97%以上を「区分 3」とする
